Zylinderkerbstifte DIN 1470 / DIN 1473

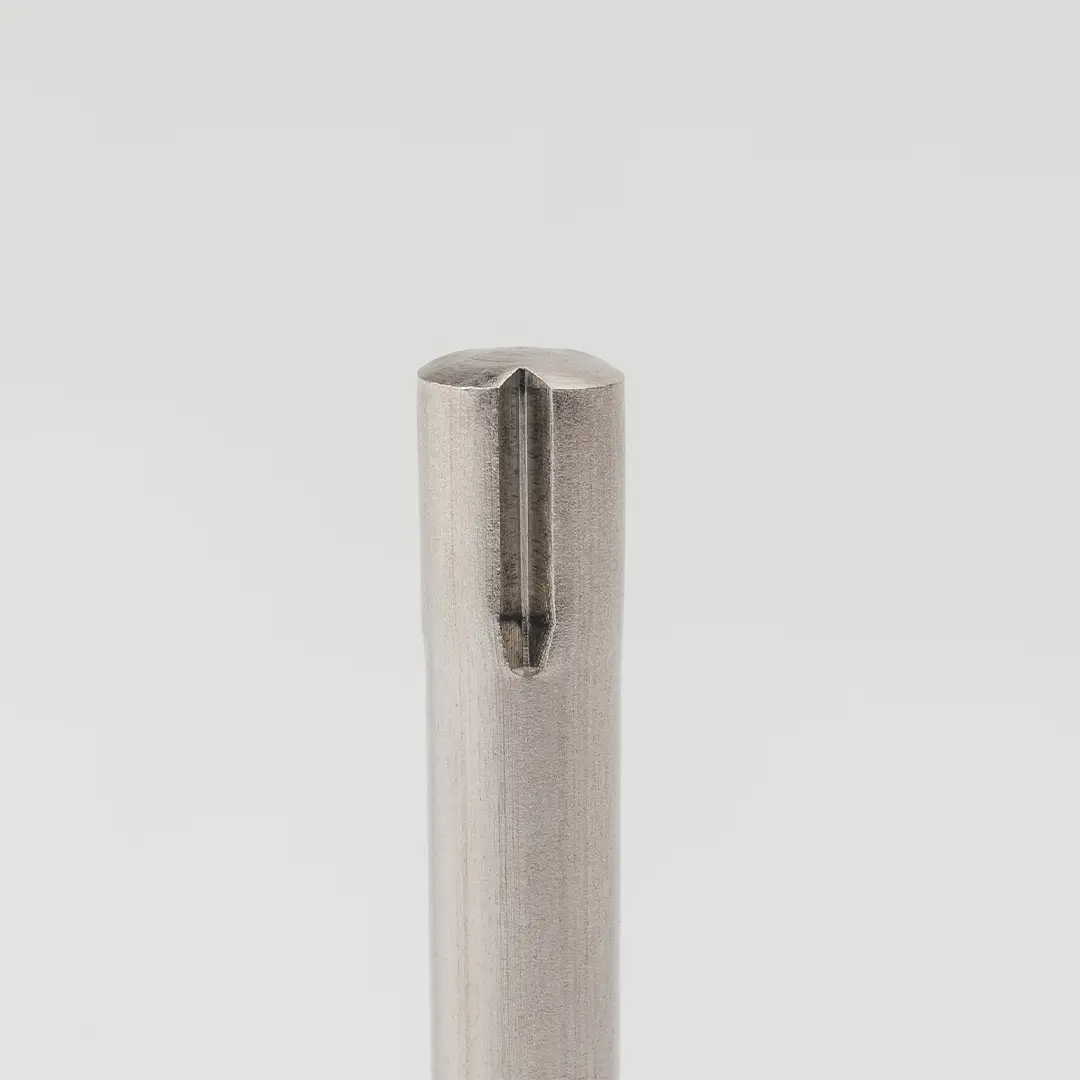

Zylinderkerbstift: gleichmäßige Klemmung über die volle Länge

Ein Zylinderkerbstift ist ein Kerbstift mit drei parallelen Längskerben über die gesamte Stiftlänge. Anders als bei konisch gekerbten Stiften ist der Wölbungsdurchmesser überall gleich, die Klemmkraft verteilt sich gleichmäßig auf die ganze Bohrungslänge. Er eignet sich für dauerhafte, vibrationsfeste Verbindungen mit hoher Haltekraft – in einfach gebohrten Aufnahmen ohne Reiben.

Genormt ist der Zylinderkerbstift in zwei Ausführungen, die sich am Stiftende unterscheiden. Beide fertigt LGC Industries in Serie. Eine Übersicht aller Formen finden Sie unter Kerbstifte nach DIN und ISO.

Die zwei Normausführungen

• DIN 1470 / ISO 8739: mit glattem Einführzapfen, der den Stift beim Ansetzen selbst zentriert – ideal für automatische Zuführung.
• DIN 1473 / ISO 8740: mit Fase am Ende und voller nutzbarer Kerblänge – die kompakte Standardlösung.

Zylinderkerbstift oder konischer Kerbstift?

Mehr zu den konischen Varianten finden Sie beim Kegelkerbstift DIN 1471 und beim Passkerbstift DIN 1472.

Bohrung und Montage

Die Aufnahmebohrung wird standardmäßig im Toleranzfeld H11 mit dem Nenndurchmesser des Stifts gebohrt; andere Bohrungstoleranzen legen wir auf Anfrage aus. Beim Einpressen verformen sich die Kerbwülste elastisch und plastisch gegen die Bohrungswand. Die Verbindung ist dauerhaft; im Wartungsfall ist der Stift austreibbar und wird durch einen neuen ersetzt.

Typische Anwendungen

• Automobil: Befestigung und Positionierung im Antriebsstrang, wo hohe Haltekräfte gefordert sind.
• Maschinenbau: Sicherung von Naben, Zahnrädern und Stellringen auf Wellen.
• Elektrowerkzeuge und Hausgeräte: automatisiert gefügte Verbindungen in großen Stückzahlen.
• Landtechnik: robuste Verbindungen unter Stoß und Vibration.

Fertigung bei LGC Industries

Die Rohlinge werden auf Escomatic- und Mehrspindel-Automaten gedreht, die Kerben anschließend spanlos mit drei um 120° angeordneten Werkzeugen eingebracht. Optische Prüfsysteme überwachen den Wölbungsdurchmesser in der Linie. Gefertigt wird nach IATF 16949 in Frankreich, mit dem Qualitätsziel 0 PPM.

Häufige Fragen

Was ist der Unterschied zwischen Zylinderkerbstift und Zylinderstift?

Der Zylinderstift ist glatt und benötigt eine geriebene H7-Bohrung. Der Zylinderkerbstift klemmt über seine Kerbwülste und kommt mit einer einfach gebohrten Aufnahme aus.

Welche Ausführung soll ich wählen?

Bei automatischer Zuführung ist die Ausführung mit Einführzapfen (ISO 8739) von Vorteil. Wenn jeder Millimeter Klemmlänge zählt, ist die Ausführung mit Fase (ISO 8740) die bessere Wahl.

Ab welcher Stückzahl fertigt LGC Industries?

Wir fertigen mittlere und große Serien, in der Regel ab mehreren tausend Stück.

Zylinderkerbstifte anfragen

Senden Sie uns Norm, Nenndurchmesser, Länge, Werkstoff und Stückzahl – Sie erhalten innerhalb von 24 Stunden ein Angebot. Jetzt Kontakt aufnehmen
